技術參數

【產品特點】
1、保溫夾套式球閥既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失;
2、采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可靠;
3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，最適用于易凝固、高粘性液體介質;
4、保溫球閥閥體采用整體(一片式)結構，體積小，其重量比同類球閥的體積小、重量輕。
【執行標準】
設計規范： GB/T 12237 API 6D API 608 BS 5351
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D

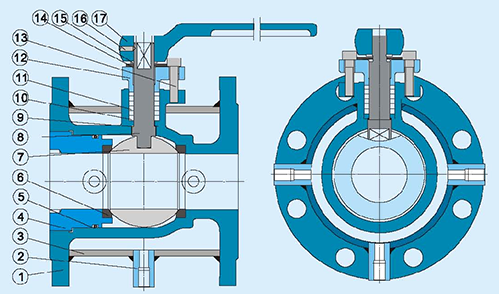

【結構示意圖】

圖中數字解析：1表示閥體，2表示連接口，3表示夾套，4表示鎖緊螺母，5表示O型圈，6表示密封圈，7表示球體，8表示閥桿，9表示墊片，10表示填料墊，11表示填料，12表示填料壓蓋，13表示螺釘，14表示定位片，15表示擋圈，16表示螺釘，17表示手柄。
【主要外形尺寸】

序號	零件名稱	材質		序號	零件名稱	材質
序號	零件名稱	GB	ASTM	序號	零件名稱	GB	ASTM
1	夾套	25	A105	5	球體
2	閥座	WCB	A216-WCB	6	閥桿	1Cr13	A247-410
3	閥體	1Cr18Ni9Ti	SS304	7	填料	柔性石墨
4	密封圈	PTFE、對位聚苯		8	填料壓蓋	WCB	A216-WCB

BQ41F不銹鋼保溫球閥執行標準：

設計標準	ASMEB16.34GB/T12224
結構長度	ASMEB16.10GB/T12221
連接法蘭	ASMEB16.34JB/T79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

BQ41F不銹鋼保溫球閥主要外形鏈接尺寸：

公稱通徑DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2

工程案例

在線訂購

您可以通過400-055-8820直接聯系我們，或者將您咨詢的產品填入以下表格，我們會在24小時內給您聯系，美力德竭誠為您服務!

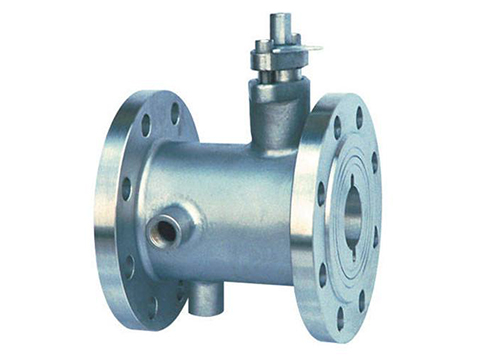

BQ41F保溫夾套式球閥
